THIXO GEL_가소성겔공법
THIXO GEL(가소성겔공법)은 주재료인 가소성점토성분에 겔화제인 B액을 1.5shot 방식의 2액형 배관으로 주입위치까지 압송하고
주입구 직전에 두 개액이 혼합되도록 하여, 고점도의 소성유동화겔을 형성시켜 주입하는 공법입니다.
THIXO GEL은 지하수에 의해 거의 씻겨나가지 않고 주입되어 안정하게 공극을 메워주므로 굴진을 원활하게 하여 줍니다.
THIXO GEL공법은 지하수분발, 쉴드기 외주 마찰감소, 급곡선구간 여굴충진, 니수일탈방지 등 다양한 용도로 사용가능한 공법입니다.
THIXO GEL은 지하수에 의해 거의 씻겨나가지 않고 주입되어 안정하게 공극을 메워주므로 굴진을 원활하게 하여 줍니다.
THIXO GEL공법은 지하수분발, 쉴드기 외주 마찰감소, 급곡선구간 여굴충진, 니수일탈방지 등 다양한 용도로 사용가능한 공법입니다.
1. A액과 B액의 점도가 낮아 지반의 공극으로 침투가 빠르고 고르게 메워 주므로 효과가 매우 큽니다.
2. 약제의 사용농도를 조절하면 gel time을 10초~30초 사이로 조절 가능 합니다.
3. 안전성과 작업성이 우수한 그라우트재로서 다양한 용도로 활용이 가능합니다.
2. 약제의 사용농도를 조절하면 gel time을 10초~30초 사이로 조절 가능 합니다.
3. 안전성과 작업성이 우수한 그라우트재로서 다양한 용도로 활용이 가능합니다.

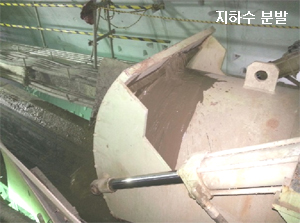

1. 지하수분발방지
: 막장전면에서 발생하는 붕락부위와 수맥에 의한 지하수분발 부위를 틱소겔로 메꾸어 주고 챔버내를 채워줌으로써
지하수의 분발을 막아줄 수 있습니다.
2. 쉴드기와 챔버내 보호
: 굴진도중에 여러 가지 사유로 굴진을 중단하거나 굴진기 주변의 지반을 보강하여야 하는 경우
틱소겔을 충진하여 기기를 보호하고 챔버내를 안정시켜 재굴진에 문제가 없도록 할 수 있습니다.
3. 쉴드머신 상부 붕락침하 방지
: 챔버내 니토압력이 낮아 상부의 붕락과 침하가 발생할 수 있습니다. 이 때, 틱소겔을 공동 부위에 주입하여 이를 예방할 수 있습니다.
4. 케이슨작업시 붕락방지 및 마찰감소
: 모래·자갈층 등 불안정한 지층에서 케이슨을 수직 굴착시 틱소겔을 케이슨주변에 충진하면서
점토질층을 형성 시켜주면 굴착면을 안정시키고 마찰을 감소시켜 줍니다.
5. 감마충진제
: 모래·자갈층을 굴삭하는 경우, 쉴드기 외주에 틱소겔을 주입하면 쉴드기의 주변 지반의 마찰력을 낮추어주고 지반의 붕괴를 방지하는 것이 가능합니다.
6. 곡선구간 여굴충진
: 쉴드기가 급곡선시공을 할 때 발생될 수 있는 여굴을 메워서 지반의 마찰저항과 붕괴를 최소화 할 수 있습니다.
주입비율기준 - A:B = 18:1
| A액 (연성점토) 1m3 | B액 (겔화제) | ||
|---|---|---|---|
| 청수 | 740kg | 50L (70kg) | |
| Thixo-Gel | 560kg | ||
